電動焊接蝶閥概述
富林克D963H電動焊接蝶閥適合在高溫、大管道上來使用，蝶閥為三偏心結構，密封性能好，開閉力矩小的特點，根據不同的介質溫度，密封圈選型有橡膠密封或者三偏心金屬硬密封，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
應用領域:
電動焊接蝶閥適用介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道 上。
公稱通徑 DN(mm) | 50(2") ~ 1000(40") | 50(2") ~ 1000(40") | 50(2") ~ 1000(40") | |
公稱壓力 PN(MPa) | 1.0 | 1.6 | 2.5 | |
試驗壓力 | 殼體 | 1.5 | 2.4 | 3.75 |
密封 | 1.1 | 1.76 | 2.75 | |
適用溫度 | -15 ~ +400 度 | |||
適用介質 | 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、鹽類等 | |||
型號 | 公稱 轉矩 (N.m ） | 控 制轉矩 (N.m ） | 最小控 制轉矩 (N.m ） | 輸出軸 轉圈數 ( 圈 ) | 允許通過閥桿直徑 (mm) | 手動 速比 | 輸出轉速 (r/min ） | 電機功率 (kw ） | 重量 (kg ） |
Z5 | 50 | 75 | ≤25 | 150 | 28 | 1∶1 | 18 | 0.12 | 28 |
Z10 | 100 | 150 | ≤50 | 160 | 24 、 36 | 0.25 0.37 | 61 | ||
Z15 | 150 | 225 | ≤75 | 0.37 0.55 | 63 | ||||
Z20 | 200 | 300 | ≤100 | 40 | 0.55 0.75 | 63 | |||
28 | |||||||||
Z30 | 300 | 450 | ≤150 | 40 | 24 | 0.75 | 65 | ||
28 | |||||||||
Z45 | 450 | 675 | ≤225 | 110 | 48 | 24 | 1.1 | 110 | |
36 | 1.5 | ||||||||
Z60 | 600 | 900 | ≤300 | 24 | 1.5 | 112 | |||
36 | 2.2 | ||||||||
Z90 | 900 | 1350 | ≤450 | 60 | 24 | 2.2 | 139 | ||
48 | 36 | 3.0 | |||||||
Z120 | 1200 | 1800 | ≤600 | 60 | 24 | 3.0 | 142 | ||
48 | |||||||||
Z180 | 1800 | 2160 | ≤900 | 140 | 70 | 25∶1 | 24 | 4.0 | 261 |
36 | 5.5 | ||||||||
Z250 | 2500 | 3000 | ≤1250 | 24 | 5.5 | 264 | |||
Z350 | 3500 | 4200 | ≤1750 | 75 | 13∶1 | 18 | 7.5 | 430 | |
Z500 | 5000 | 6000 | ≤2500 | 10 | 440 | ||||
Z800 | 8000 | 9600 | ≤4000 | 120 | 80 | 90∶1 | 12 | 13 | 800 |
Z1000 | 10000 | 12000 | ≤5000 | 100 | 15 | 820 |

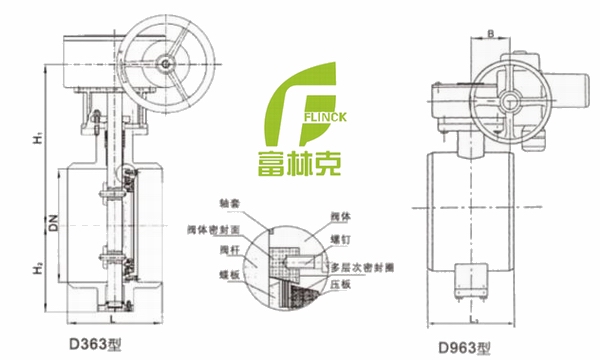

電動焊接蝶閥結構圖
公稱通徑 | 外形尺寸 | |||
DN | NPS | L | H1 | H2 |
100 | 4 | 190 | 270 | 90 |
125 | 5 | 200 | 295 | 100 |
150 | 6 | 210 | 310 | 110 |
200 | 8 | 230 | 370 | 120 |
250 | 10 | 250 | 450 | 140 |
300 | 12 | 270 | 465 | 165 |
350 | 14 | 290 | 475 | 220 |
400 | 16 | 310 | S0S | 250 |
450 | 18 | 336 | S35 | 285 |
500 | 20 | 350 | S60 | 340 |
600 | 24 | 390 | 630 | 350 |
700 | 28 | 430 | 670 | 440 |
800 | 32 | 470 | 800 | 500 |
900 | 36 | 510 | 850 | 520 |
1000 | 40 | 550 | 860 | 600 |
1200 | 48 | 630 | 1000 | 690 |
